创想智造3D打印网SLA光敏树脂光固化成型,从3D模型到3D打印全过程图文详解

SLA光敏树脂3D打印是目前用途最广泛的3D打印材料,最主要的应用领域是产品的手板模型,用于外观验证、结构验证、尺寸验证等,有以下几个特点:
  • 成型尺寸大,通常600x600x400 mm;
  • 打印精度高,±0.1mm, L ≥ 100 mm: 0.1%;
  • 服务价格低;
  • 交货周期快,24小时内。

下面给大家简单介绍一下3D打印的过程:

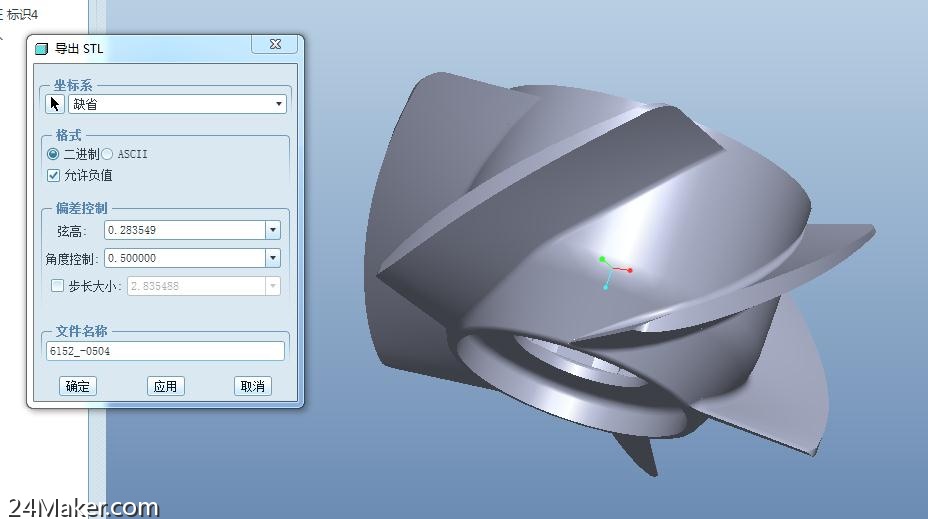

1. 建模,导出STL数据

根据要求,使用建模软件构建零件的三维模型,导出stl格式数据。

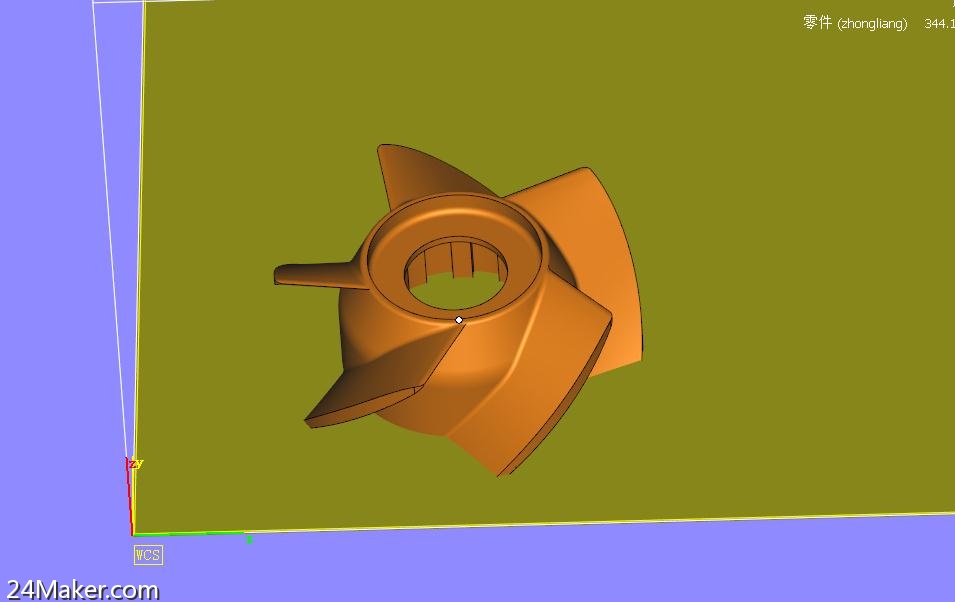

2. 导入magics软件

将零件导入magics软件

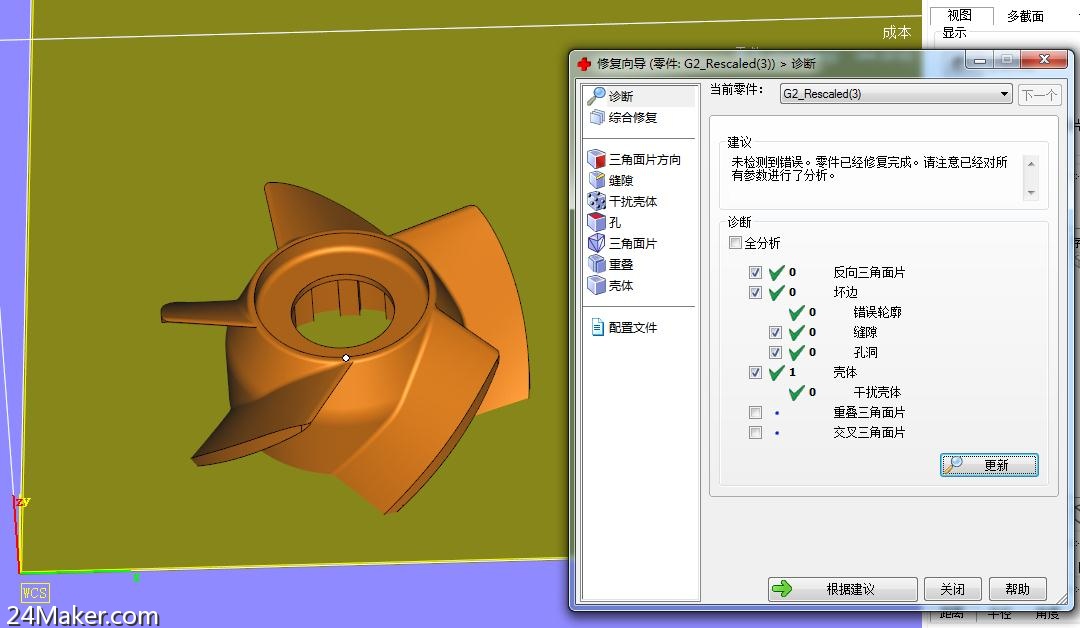

3. 检查修正STL数据

采用修复向导功能检测零件缺陷,使用“根据建议”功能对零件进行修复至没有错误。

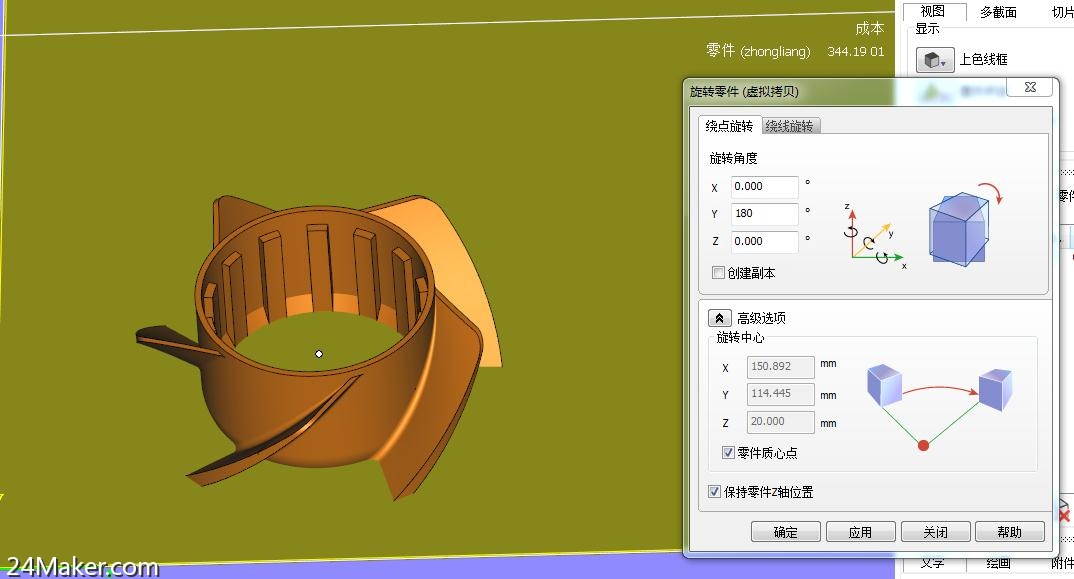

4. 产品摆放定位

将放置于合适的位置,一般z轴坐标设置为6mm,根据零件特点进行适当旋转,减少支撑的使用量。如图所示将零件绕Y轴旋转180度。

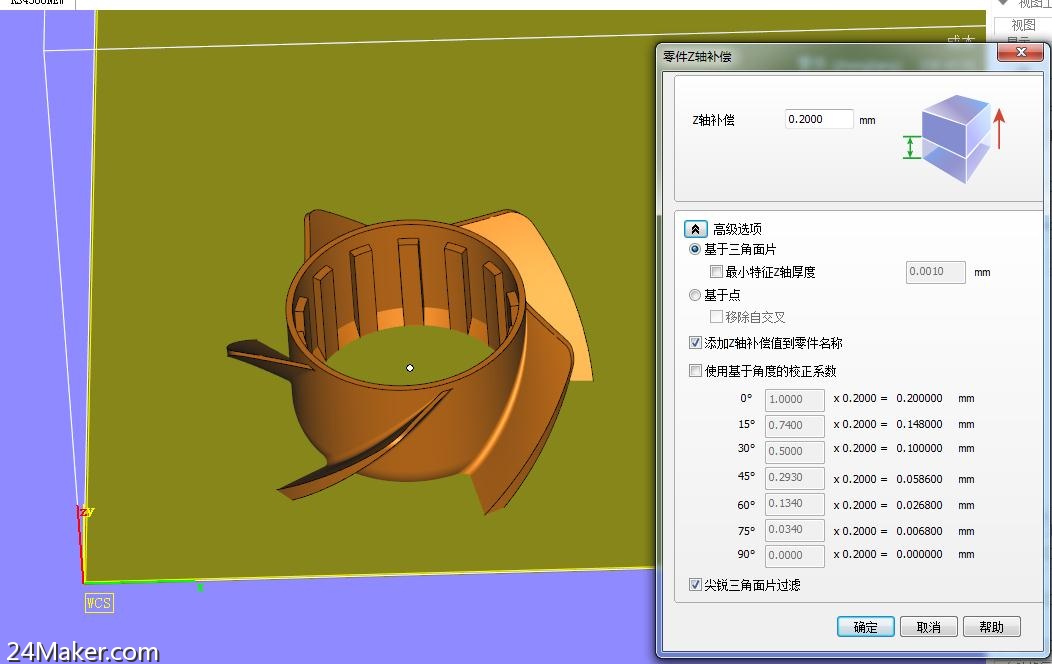

5. Z轴补偿

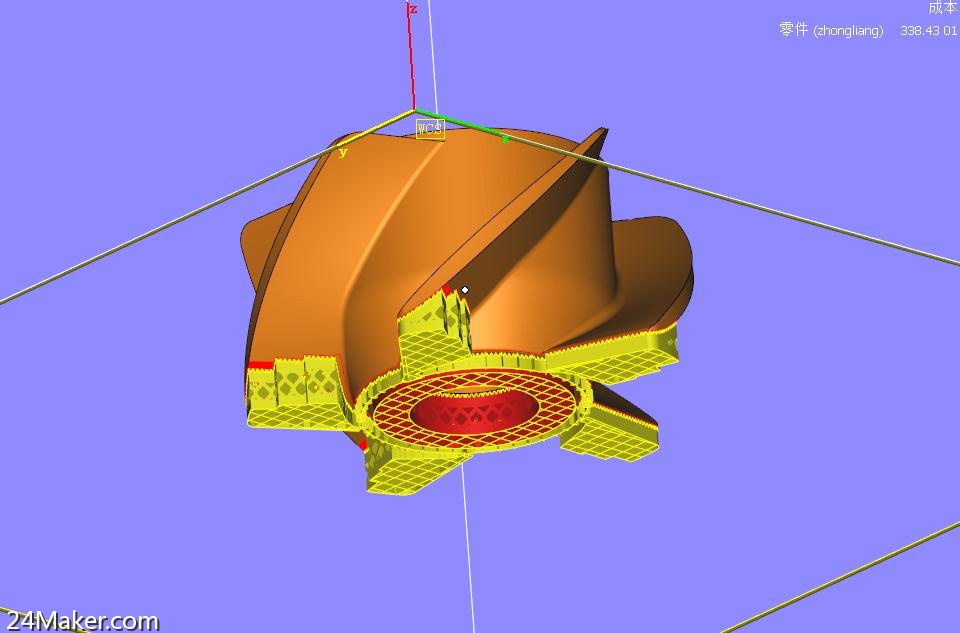

6. 添加支撑

对零件添加支撑,根据导入的机器库文件可自动生成支撑。

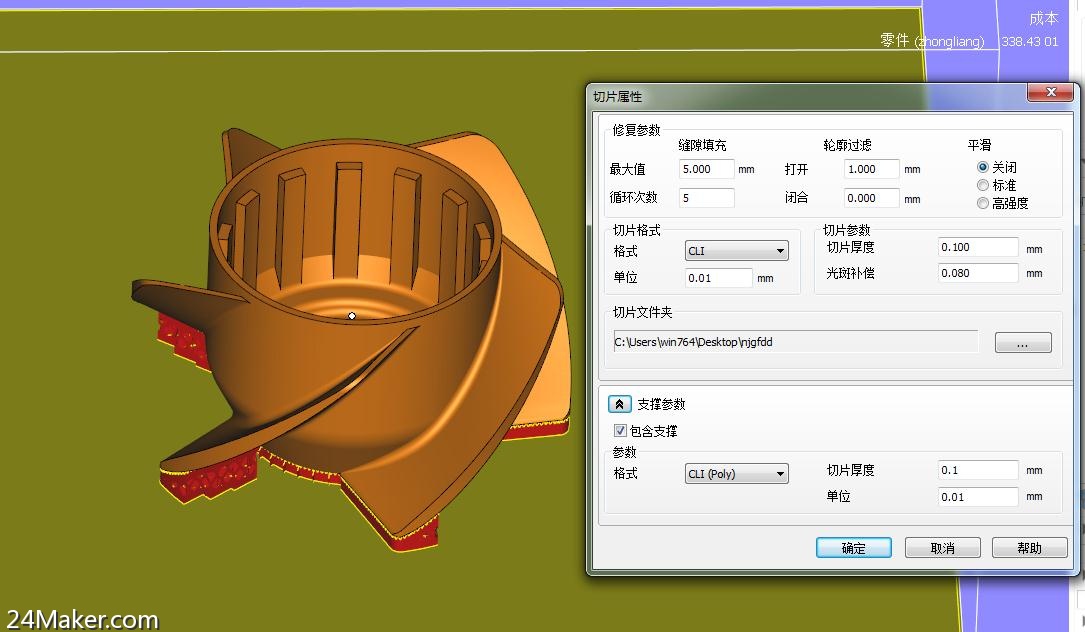

7. 导出切片及加工路径

将生成的支撑及切片数据按照机器识别的格式进行输出。

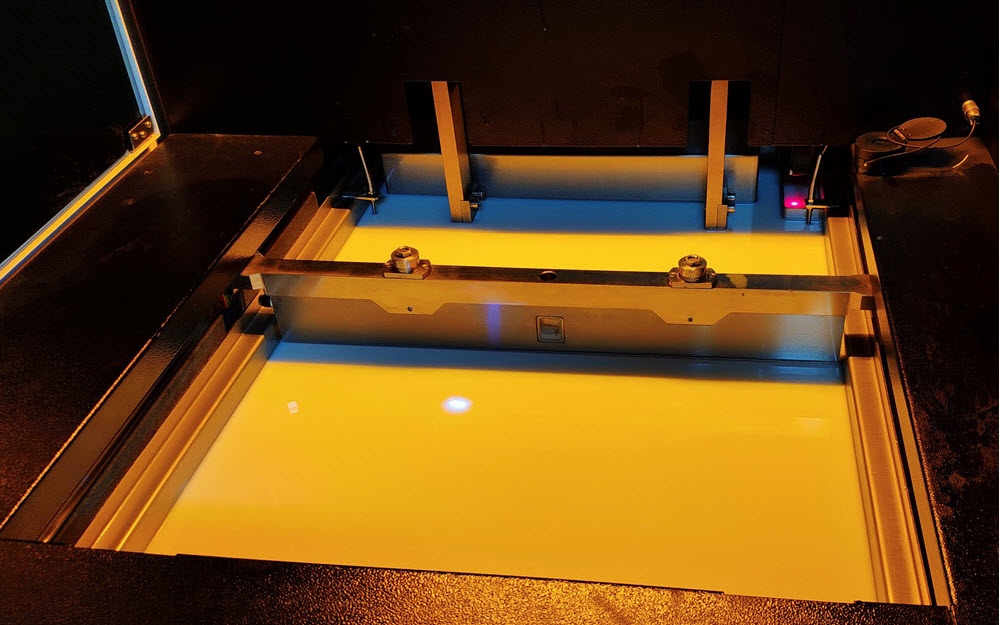

8. 3D打印加工

将零件导入SLA设备进行逐层打印加工。


9. 零件清洗

打印完毕,将零件取出并去除支撑,用酒精进行清洗干净表面未固化的树脂材料。

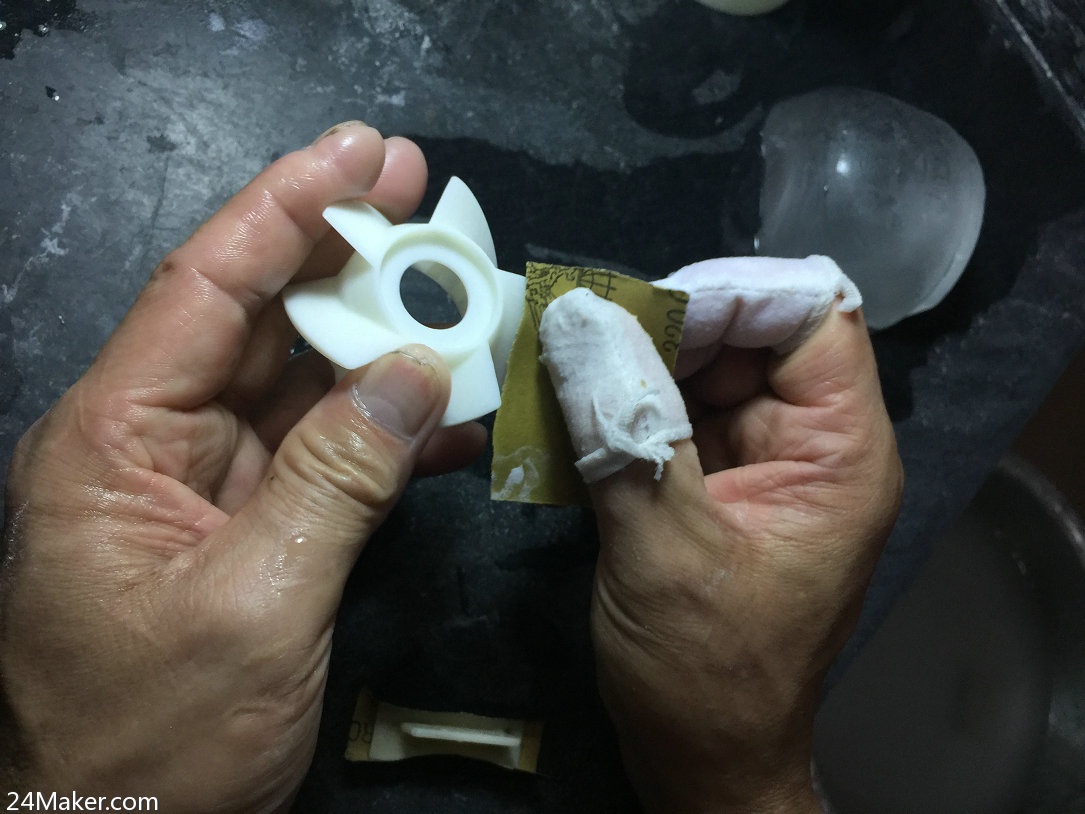

10. 产品打磨

由于去除支撑会在零件表面留下痕迹,需要用砂纸打磨零件表面,以达到光滑的外观效果。


最后完成3D打印的成品。
