钛合金(Ti6Al4V)金属粉末3D打印材料 - 创想智造3D打印云服务平台

钛合金(Ti6Al4V)

成分为Ti6AAlV4(钛六铝四钒),材料比重小、质轻、而且具有非常好的机械性能和耐腐蚀性,适用于航空航天和汽车制造领域。

成分为Ti6AlV4(钛六铝四钒),众所周知的材料比重非常小、质轻、而且具有非常好的机械性能及耐腐蚀性,适用于航空航天和汽车制造领域。

常规技术参数:
技术数据
一般处理数据
可实现零件的精度 ±50微米
最小壁厚 约0.3-0.4毫米(0.012-0.016英寸)
表面粗糙度
Ti64_30_030_default.job    Ra 9 - 12 μm, Rz 40 - 80 μm
Ti64 Performance (30 μm) Ra 0.36 – 0.47 x 10-3 inch, Rz 1.6 – 3.2 x 10-3 inch
Ti64 Speed 1.0 (60 μm) 9 mm3/s (32.4 cm3/h)  1.98 in3/h
容积率
Ti64_30_030_default.job 3.75 mm3/s (13.5 cm3/h)
Ti64 Performance (30 μm) 0.82 in3/h
Ti64 Speed 1.0 (60 μm) 9 mm3/s (32.4 cm3/h)  1.98 in3/h
零件的物理和化学性质
材料成分
铝(5.5-6.75%(重量))
钒 (3.5-4.5%(重量))
氧(小于2000ppm)
氮(小于500ppm)
碳(小于800ppm)
氢(小于150ppm)
铁(小于3000ppm)
相对密度 约100%
密度 4.41克每立方厘米  0.159 磅每立方英寸
零件的机械性能:
成型 热处理
极限抗拉强度
在水平方向(XY) 1230 ± 50 MPa                178 ± 7 ksi 最小930 MPa (134.8 ksi)     1050 ± 20 MPa (152 ± 3 ksi)
在垂直方向(Z) 1200 ± 50 MPa                 174± 7 ksi   最小930 MPa (134.8 ksi)   1060 ± 20 MPa (154 ± 3 ksi)
屈服强度(Rp0.2)
在水平方向(XY) 1060 ± 50 MPa                154 ± 7 ksi 最小860 MPa (124.7 ksi)     1000 ± 20 MPa (145 ± 3 ksi)
在垂直方向(Z) 1070 ± 50 MPa                155 ± 7 ksi 最小860 MPa (124.7 ksi)       1000 ± 20 MPa (145 ± 3 ksi)
断裂伸长率
水平方向(XY) (10 ± 2) %   最小10%(14 ± 1 %)
垂直方向(Z) (11 ± 3) %   最小10 %(15 ± 1 %)
弹性模量
水平方向(XY) 110 ± 10 GPa                          16 ± 1.5 Msi    116 ± 10 GPa           17 ± 1.5 Msi
垂直方向(Z) 110 ± 10 GPa                          16 ± 1.5 Msi 114 ± 10 GPa           17 ± 1.5 Msi
硬度 320 ± 12 HV5
最高长期工作温度 约350℃ 约600°F



钛合金(Ti6Al4V)金属粉末3D打印材料使用的3D打印机型号:


创想智造3D打印云服务平台推荐:

3D打印钛合金材料,精度可达到0.1~0.2mm,我们采用德国EOS或英国雷尼绍进口设备、进口材料,保证产品精度与质量。

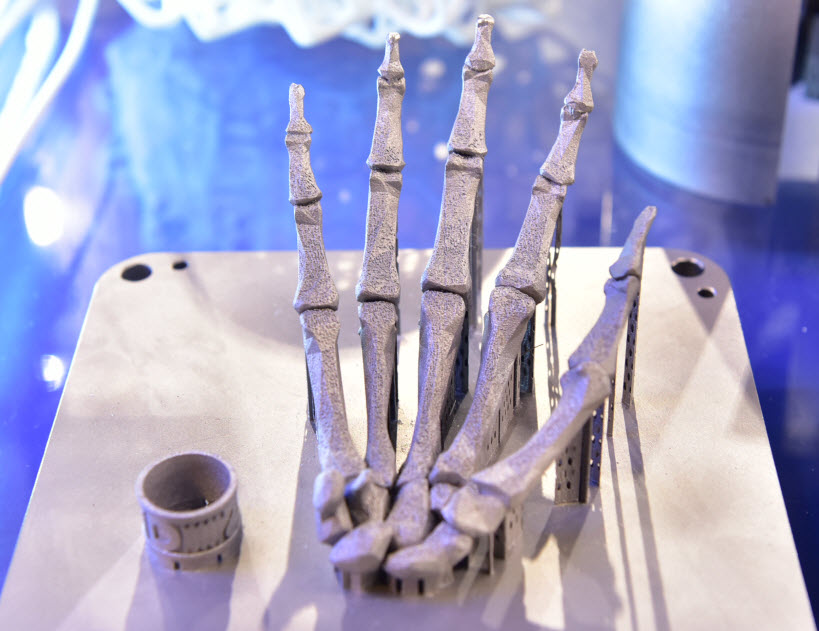

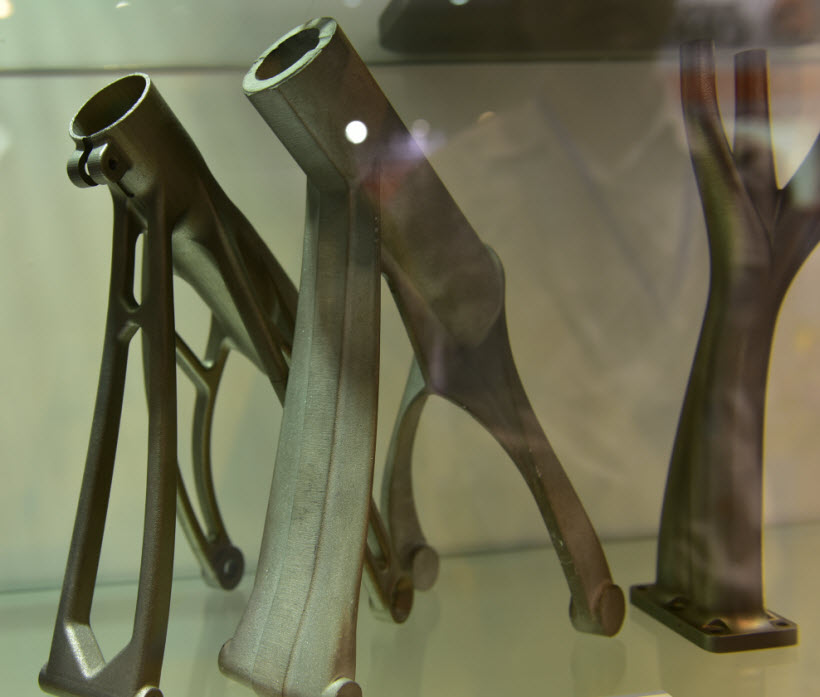

主要应用于:航空航天、工业零件、特殊结构零件、珠宝首饰、医疗、个性化定制 等,

创想智造3D打印云服务平台提供钛合金材料3D打印服务,确保产品质量与交期 ,在线自助报价并下单:https://24maker.com/tdp.php?mod=upload&mid=18
您有任何问题,请点击此处与我们联系。

相关阅读


手机版|联系我们| |网站地图
GMT+8, 2024-10-31 06:01 , Processed in 0.059161 second(s), 10 queries , Gzip On, Redis On.
返回顶部
